-2402- HDDリムーバブルケース修理
= 今日は画像なし m(_ _)m =
若干日付を遡って神奈川での作業になるが。
しばらく前にメインマシンの修理をしたんだが、5インチHDD用リムーバブルケースが使えなくなってしまったことに最近になって気づいた。HDDを挿入しても認識しない。

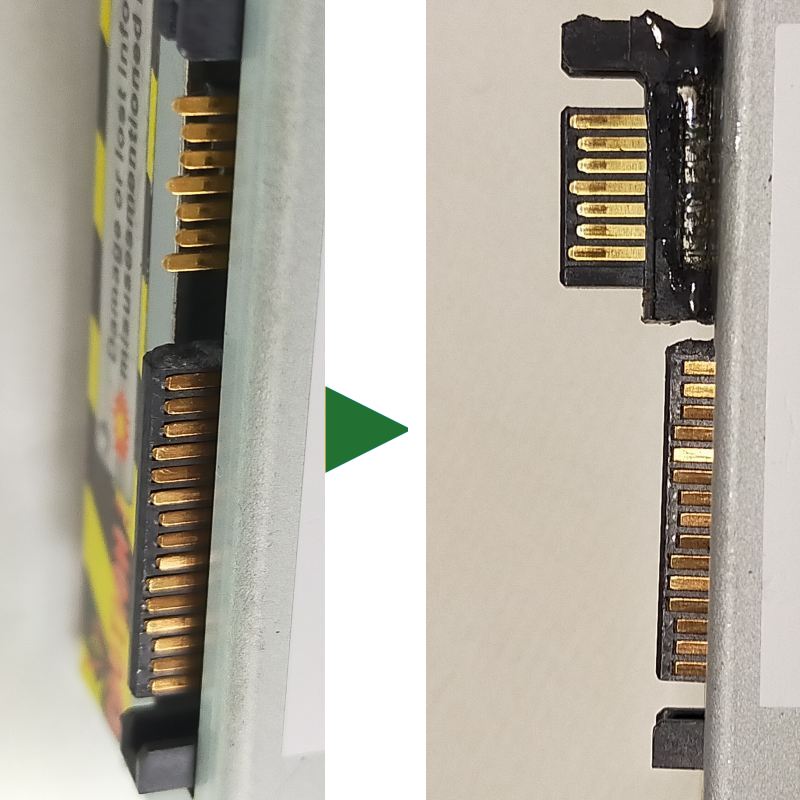

:故障したコネクタ :修理後
ケースを開けて確認したら SATAのマザボに接続する方のコネクタのプラスチックの台部分が無くなってしまっている。元々安価な ABSなどのプラスチックの成形品だろうからケーブルを外すときにでも変な力を加えて欠いてしまったんだろう。普段はあまり使わないが、時々昔のデータを取り出したいと思った時にこのケースがあるとワンタッチで装喚が可能なので便利だ。Webで同じようなユニットを探すと凡そ 2千円チョットする。どうしようか暫し考えたが、このケースへの電源供給は2系統可能で、隣に見えている SATA用のコネクタとは別に古いタイプの 4Pinコネクタもあるので電源はこちらを使えば、データ用のコネクタはゲタを履かせて若干張り出したりしても問題なさそう。しかし流石にこのデータ用のコネクタのオス側端子部品は在庫していない。そこで昔故障した SATAの SSDをバラして、コネクタ部分を糸鋸で切り離し、台のプラスチック部分が欠けた金属端子にハンダつけして、その部分にアラルダイトを盛って補強すれば良さそうだと判断。コネクタは若干出っ張るが PCケース内部なので十分な余裕がある。
と言う事で早速作業に取り掛かり1時間ほどで修理完了。接着剤が固まるのを待ってPCケースに取り付けてケーブルを接続。
既存の HDDを挿入してみたら見事認識してくれた。
満足!
2025/05/31
