電源ユニットの修理
   (この文章は、去年夏にアップしたページを忘れていて半年後にリンクしました)
   蒸し暑い金曜日が終わり、やっと明日は土曜日のお休み。
   ほっとして、家に帰って、デスクトップの電源を入れると・・・
   ウンともスンとも言いません。 >**<;;;
   早速、土曜日に起きて簡単なチェックをしました。
   電源が入らない原因として考えられるのは、
     0.コンセントにつないでない!??? か停電している。
       (意外と見落とすのが、電源ユニット後部のシーソースイッチが切れている)
     1.電源コードの断線
     2.電源スイッチの接触不良
     3.電源ユニットの故障
   くらいです。
   電源コードを別のものに交換してみたりして達した結論は
   どうも一番難しい 電源ユニットの不良のようです。
   仕方なく、PCのケースを開けて マザーボードとのコネクタを外しました。
   ATA電源は、マザーボードに接続するコネクタの Power Supply ON
   端子をGNDに接続すると、電源がONするようになっています。

このように接続すると、電源ONしてファンが回ります

    写真のように、この端子を金属で短絡しても、5Vなどの端子に
    電圧が出てきません。
    あるいは、この Power Supply ON  端子と GND との間に、テスターを
    接続しても、出ているべき電圧が出ていません。
    意を決して電源ユニットを分解することにしました。
    (当然、保障は切れていますし、直らない可能性もあります。
    しかし、故障だと分かった以上、分解せずにいられないのが
    私の性格です。  (^^);;;        )
    ヒューズの断線であってくれれば、話は簡単なんですが・・・

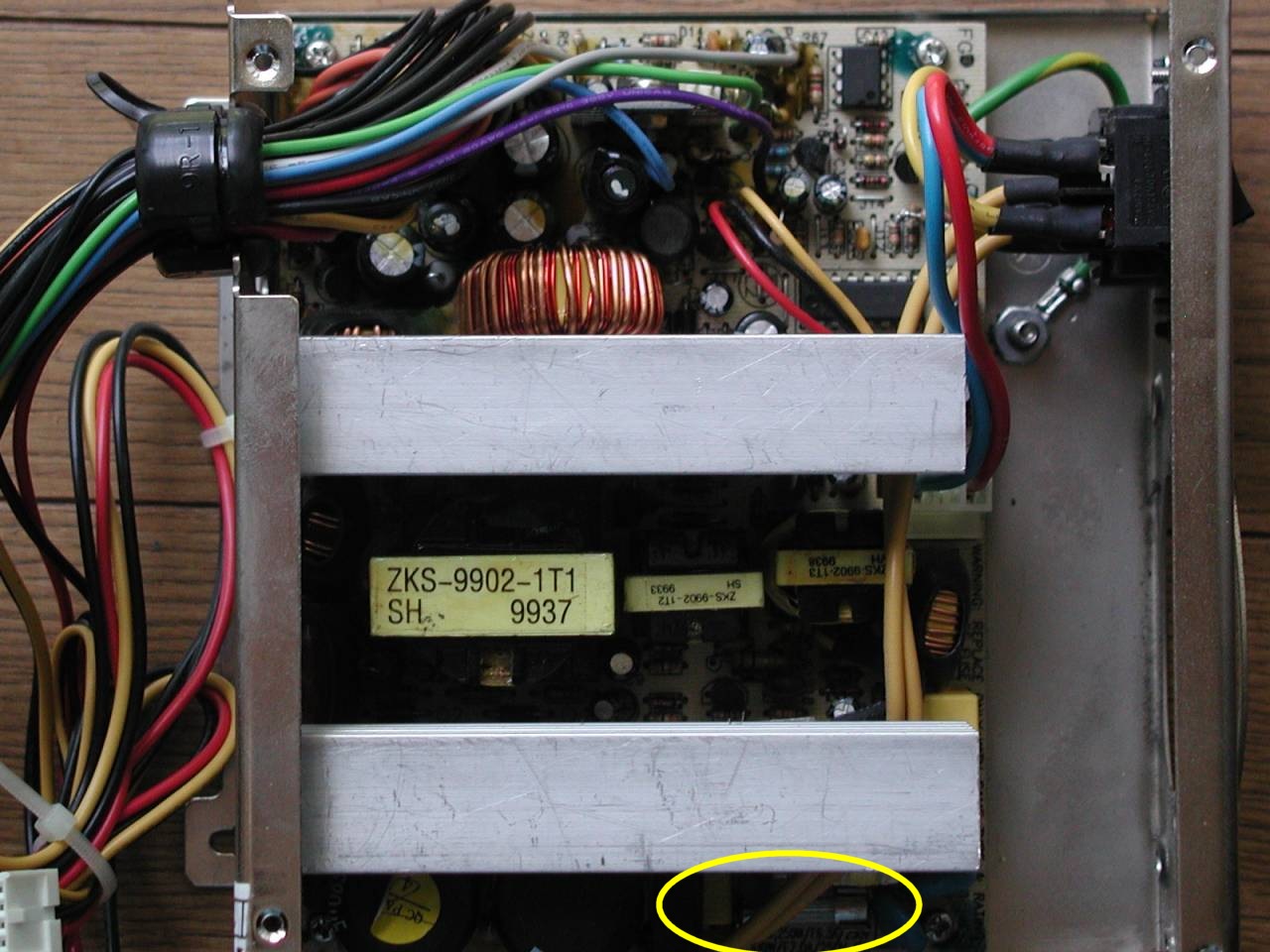

ちょっと暗いですが、黄色い丸の部分がヒューズです

    ケースを開けてざっと見たところ、IC やら トランジスタが所狭しと
    並んでいます。
    ヒューズ(上記写真の黄色い丸)は、昔ながらのガラス管ヒューズですが、
    テスターで当たると、導通はあります。
    残念?ながら、ヒューズの断線ではありません。
    ICの中までチェックするのは、回路図も無い状況では無理です。
    よく見ると、キバン上に半固定抵抗が 1個あります。
    半固定抵抗は、一定時間で必ず接触不良が起きる部品です。
    特に、この電源ユニットのように 温度が上がったり下がったりを
    繰り返すような場所にある場合は、その寿命は極端に短くなるはずです。
    試しに、ドライバを突っ込んで、ちょっと触ってみました。
    そして、例の  Power Supply ON  の端子を、GNDに接続して見ました。
    おおっ、 (^_^) 直っているではありませんか。ファンが回ります。
    半固定抵抗の不良なら、交換すれば直せます。
    でも、同じ抵抗値(2KΩ)の半固定抵抗は残念ながらありません。
    そこで以下の選択肢が頭の中を巡ります。
      1.このままそっとケースを閉じて、次回 秋葉原に出かけたときに
          部品を買ってきて交換する。
      2.手持ちの中で、20KΩの半固定抵抗があるので、これと交換する。
      3.とにかく、同等の固定抵抗で代替してしまう。
    試しに、半固定抵抗を回路から外して、抵抗をチェックすると
    ほぼ、1KΩづつの抵抗になっています。
    手持ちの部品箱を探すと、1.1KΩ と100Ω前後の金属皮膜抵抗が
    何本かあります。
    これらを組み合わせて、必要な抵抗値を作ることにしました。
    試しに、半固定抵抗をキバンに戻して回しててみると、5V端子の電圧が変化します。
    そこで、この半固定抵抗に代えて固定抵抗の 1.1kΩと何本かの
    抵抗をとっかえ引き換えして、5V がなるべく正確に出るような
    組み合わせを調べて、ハンダ付けしました。
    半固定抵抗は、特に電源回路のような発熱部では意外と早く
    接触不良を起こしますが、固定抵抗をハンダ付けするとこうしたことは
    ありません。
    信頼性は格段に向上します。

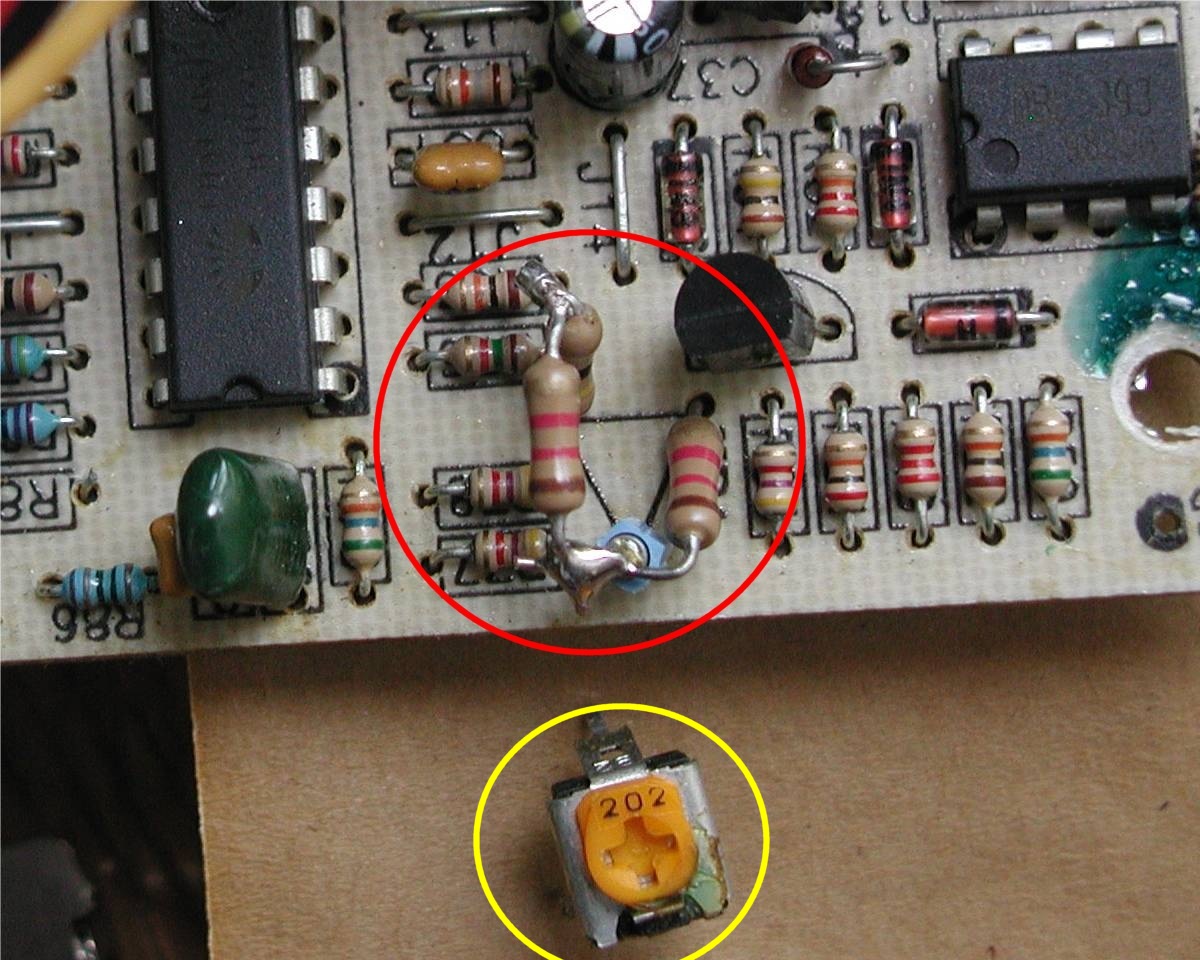

赤い丸が取付けた固定抵抗・黄色い丸が外した半固定抵抗

    こうして、修理が終わって、再び電源ユニットの蓋をビス止めして
    修理は無事終わりました。
    一応、5V以外の電源も電圧チェックして問題なかったので、ケースに戻して
    ちょっと緊張しつつ、PCの電源ON ・・・・   ちゃんと立ち上がりました。
    ほっ & 満足2!!!
